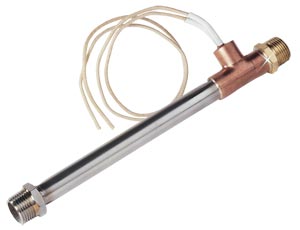

Inline-Prozessluft-Erhitzer in T-Form für Luft und Gase

AHP Series

Inline-Prozessluft-Erhitzer in T-Form

^€119,78 AHP-3741

ZUR BESTELLTABELLE

Durchmesser 3/8", 1/2" oder 3/4"
Auslasstemperaturen bis 540°C
Einlasstemperaturen bis 121°C
Horizontale Montage
Mit oder ohne NPT-Gewindeanschluss*

Beschreibung

ANWENDUNGEN
Die Inline-Lufterhitzer der Serie AHP finden Anwendung beim Backen, Trocknen, Laminieren, Metallverarbeiten, Kunststoffschweißen, Vorheizen, Versiegeln, Löten, Aufschrumpfen und beim Nähen synthetischer Gewebe mit gereinigter, trockener Luft oder Gasen. Die Prozesslufterhitzer AHP stellen heiße Luft oder Gase bis 540°C (1000°F) mit stufenloser Regelung der Spannung und/oder des Durchflusses bereit. Mit Temperaturreglern und T-Stücken für die Thermoelementmontage lassen sich auch geschlossene Regelkreise einrichten.

Der Durchfluss, die Temperatur erhöhung oder die erforderliche Leistung werden wie folgt berechnet:

P = F x T/47,2

mit:
P = Leistung in Watt
F = Durchfluss (Norm-ft³/min)
T = Temperaturerhöhung in °C zwischen Einlass und Auslass

Modell- mummer	Spannung (V)	Leistung (W)	Beheizte Länge Zoll (mm)	Watt/ Zoll ***	Maximum ft³/min	Durch- messer (mm)	NPT- Gewinde- anschluss*	Gewicht (g)
120 V AC Modelle
AHP-3741	120	200	3 1/2 (89)	57	8	3/8 (10)	1/4"	82
AHP-5051	120	400	4 1/2 (114)	88	10	1/2 (13)	3/8"	113
AHP-7561	120	750	5 1/2 (140)	136	20	3/4 (19)	3/4"	308
120/240 V AC Modelle**
AHP-3742	120 240	50 200	3 1/2 (89) 3 1/2 (89)	14 57	8 8	3/8 (10)	1/4"	82
AHP-5052	120 240	100 400	4 1/2 (114) 4 1/2 (114)	22 80	10 10	1/2 (13)	3/8"	113
AHP-7562	120 240	190 750	5 1/2 (140) 5 1/2 (140)	34 136	20 20	3/4 (19)	3/4"	308

*Zur Bestellung von Erhitzern ohne NPT-Gewindeanschluss ergänzen Sie die Modellnummer um -NF,
Aufpreis für Erhitzer ohne NPT-Gewindeanschluss bei den Serien AHP 374, AHP 505 und AHP-756.
**Diese Lufterhitzer können mit 120 oder 240 V betrieben werden.
Die technischen Daten sind für den Betrieb mit 120 und 240 V angegeben.
***Gibt die W/Zoll-Längenleistung (bezogen auf die beheizte Länge) an.
Verwenden Sie die Tabelle oben, um die erforderliche minimale Durchflussrate zu bestimmen.
Die W/Zoll-Längenleistung ist durch Reduzierung der Betriebsspannung oder
durch Bestellung einer Sonderanfertigung veränderbar.

Abmessungen mm

Serie	Durchmesser	Beheizte Länge	L	A	B
AHP-374	9,5	88,9	101,6	7,9	33,3
AHP-505	12,7	114,3	127,0	34,9	19
AHP-756	19,1	139,7	152,4	61,9	41,3

Maximale W/Zoll-Längenleistung (bezogen auf die beheizte Länge)

Minimal erforderlicher Durchfluss (ft³/min)	3/8" Durchm.	1/2" Durchm.	3/4" Durchm.
1	60	80	120
2	60	80	120
4	100	100	120
6	150	150	150
8	200	200	200
10	-	250	250
15	-	-	375
20	-	-	500

TECHNISCHE DATEN
Zulässiger Druck: 80 psig
Leistungsdichtetoleranz: bei angegebener Spannung +5, -10% oder besser
Anschlussleitungen: Länge 0,3 m, glasfaserisolierte Leiter

Bestellangaben (Bitte Modellnummer angeben)

Artikelnummer/Beschr.

Stk

Beschreibung

120 V AC Modelle

AHP-3741

€119,78

Lieferzeit: 2 Wochen

120 Volt, 200 Watt, Beheizte Länge 89 mm (3 1/2")

AHP-5051

€154,99

Lieferzeit: 1 Woche

120 Volt, 400 Watt, Beheizte Länge 114 mm (4 1/2")

AHP-7561

€212,55

Lieferzeit: 4 Wochen

120 Volt, 700 Watt, Beheizte Länge 140 mm (5 1/2")

AHP-5051-NF

€97,54

Lieferzeit: 10 Wochen

120 Volt, 400 Watt, Beheizte Länge 114 mm (4 1/2"), ohne NPT-Gewindeanschluss

AHP-7561-NF

€121,94

Lieferzeit: 10 Wochen

120 Volt, 700 Watt, Beheizte Länge 140 mm (5 1/2"), ohne NPT-Gewindeanschluss

120/240 V AC Modelle**

AHP-3742

€129,38

Lieferzeit: 1 Woche

120 / 240 Volt, 50 / 200 Watt, Beheizte Länge 89 mm (3 1/2")

AHP-5052

€152,18

Lieferzeit: 5 Wochen

120 / 240 Volt, 100 / 400 Watt, Beheizte Länge 114 mm (4 1/2")

AHP-7562

€208,71

Lieferzeit: ab Lager

120 / 240 Volt, 190 / 750 Watt, Beheizte Länge 140 mm (5 1/2")

AHP-3742-NF

€79,43

Lieferzeit: 10 Wochen

120 / 240 Volt, 50 / 200 Watt, Beheizte Länge 89 mm (3 1/2"), ohne NPT-Gewindeanschluss

AHP-5052-NF

€95,90

Lieferzeit: 10 Wochen

120 / 240 Volt, 100 / 400 Watt, Beheizte Länge 114 mm (4 1/2"), ohne NPT-Gewindeanschluss

AHP-7562-NF

€119,90

Lieferzeit: 10 Wochen

120 / 240 Volt, 190 / 750 Watt, Beheizte Länge 140 mm (5 1/2"), ohne NPT-Gewindeanschluss

Zubehör

AHP-NPT34

€192,86

Lieferzeit: 2 Wochen

T-Stück-Fitting für Thermoelement

P-M-A-3-25-1/4NPT-G-1

€125,42

Lieferzeit: 5 Wochen

Pt100-Sonde zur Verwendung mit der obigen Armatur. Mit 1 Meter langem, glasfaserisoliertem Kabel. Ausgelegt bis 480 °C

*Alle Preisangaben in Euro.
Anmerkung: Zur Bestellung von Erhitzern ohne NPT-Gewindeanschluss bitte Modelle mit "-NF" bestellen.
Ordering Example: (1) AHP-3741 Inline-Prozesslufterhitzer in T-Form für Luft und Gase, 200 W, 120 V AC, €119,78
