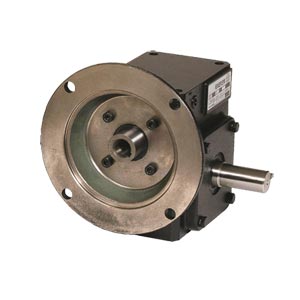

Worm Gear Speed Reducers

HDR Series

Worm Gear Speed Reducers & mounting bases | HDR Series

Worm Gear Speed Reducers & mounting bases

ZUR BESTELLTABELLE
1 year warranty
  • 8 Ratios Available from 5:1 to 60:1
  • 7 Gear Box Sizes from 1.33 to 3.25"
  • Universally Interchangeable Design for OEM Replacement
  • Double Bearings Used on Both Shaft Ends
  • Anti-Rust Primer Applied Inside and Outside Gearbox
  • Shaft Sleeve Protects All Shafts
  • S45C Carbon Steel Shafts
  • Flange Mount Models for 56C and 145TC Motors
Antriebe und Motoren - Verwandte Produkte anzeigen

Beschreibung

The HDR Series worm gear reducers are used in low to moderate horsepower applications to reduce speeds and increase torque. Worm gear reducers are available in direct or indirect drive, direct drive models are 56C or 145TC flange mount with either right, left or dual output shafts or a hollow bore output. The indirect drive models are shaft input-shaft output boxes for use with sprocket or pulley drive systems. They provide an effective low cost solution to speed reduction and increased torque, with higher tolerances for shock loading than helical gear reducers.

In order to select a gearbox speed reducer, you will need to determine the required torque and service factor for the application. Click on "Specs" above for a table that will assist in determining the service factor. For service factors above 1.0, multiply the required torque by the service factor.

Use the Part Number Builder (below the ordering table) to find additional models
Bestellangaben (Bitte Modellnummer angeben)
Artikelnummer/Beschr.
Stk
Beschreibung
Gearbox Models with Flange Input - Shaft Output for 56C Frame Motors
HDRF133-20/1-R-56C
Consult Sales
Lieferzeit:


20:1 Gear Speed Reducer with 1.33" box size, right-hand shaft output
HDRF175-10/1-R-56C
Consult Sales
Lieferzeit:


10:1 Gear Speed Reducer with 1.75" box size, right-hand shaft output
HDRF175-15/1-R-56C
Consult Sales
Lieferzeit:


15:1 Gear Speed Reducer with 1.75" box size, right-hand shaft output
HDRF175-20/1-R-56C
Consult Sales
Lieferzeit:


20:1 Gear Speed Reducer with 1.75" box size, right-hand shaft output
HDRF175-40/1-R-56C
Consult Sales
Lieferzeit:


40:1 Gear Speed Reducer with 1.75" box size, right-hand shaft output
HDRF175-50/1-R-56C
Consult Sales
Lieferzeit:


50:1 Gear Speed Reducer with 1.75" box size, right-hand shaft output
HDRF175-60/1-R-56C
Consult Sales
Lieferzeit:


60:1 Gear Speed Reducer with 1.75" box size, right-hand shaft output
HDRF206-30/1-R-56C
Consult Sales
Lieferzeit:


30:1 Gear Speed Reducer with 2.06" box size, right-hand shaft output
HDRF206-30/1-DE-56C
Consult Sales
Lieferzeit:


30:1 Gear Speed Reducer with 2.06" box size, dual shaft output
HDRF206-40/1-R-56C
Consult Sales
Lieferzeit:


40:1 Gear Speed Reducer with 2.06" box size, right-hand shaft output
HDRF206-50/1-R-56C
Consult Sales
Lieferzeit:


50:1 Gear Speed Reducer with 2.06" box size, right-hand shaft output
HDRF206-60/1-R-56C
Consult Sales
Lieferzeit:


60:1 Gear Speed Reducer with 2.06" box size, right-hand shaft output
HDRF206-60/1-DE-56C
Consult Sales
Lieferzeit:


60:1 Gear Speed Reducer with 2.06" box size, dual shaft output
HDRF237-40/1-R-56C
Consult Sales
Lieferzeit:


40:1 Gear Speed Reducer with 2.37" box size, right-hand shaft output
HDRF237-50/1-R-56C
Consult Sales
Lieferzeit:


50:1 Gear Speed Reducer with 2.37" box size, right-hand shaft output
HDRF237-60/1-R-56C
Consult Sales
Lieferzeit:


60:1 Gear Speed Reducer with 2.37" box size, right-hand shaft output
HDRF262-40/1-R-56C
Consult Sales
Lieferzeit:


40:1 Gear Speed Reducer with 2.62" box size, right-hand shaft output
HDRF262-50/1-R-56C
Consult Sales
Lieferzeit:


50:1 Gear Speed Reducer with 2.62" box size, right-hand shaft output
HDRF262-60/1-R-56C
Consult Sales
Lieferzeit:


60:1 Gear Speed Reducer with 2.62" box size, right-hand shaft output
Gearbox Models with Flange Input - Hollow Bore Output for 56C Frame Motors
HDRF175-10/1-H-56C
Consult Sales
Lieferzeit:


10:1 Gear Speed Reducer with 1.75" box size, hollow bore output
HDRF175-20/1-H-56C
Consult Sales
Lieferzeit:


20:1 Gear Speed Reducer with 1.75" box size, hollow bore output
HDRF237-60/1-H-56C
Consult Sales
Lieferzeit:


60:1 Gear Speed Reducer with 2.37" box size, hollow bore output
Gearbox Models with Shaft Input - Shaft Output
HDRS133-10/1-R
Consult Sales
Lieferzeit:


10:1 Gear Speed Reducer with 1.33" box size, right-hand shaft output
Mounting Bases
HDRBASE133
Consult Sales
Lieferzeit:


Mounting Base for size 133 gearbox
HDRBASE154
Consult Sales
Lieferzeit:


Mounting Base for size 154 gearbox
HDRBASE175
Consult Sales
Lieferzeit:


Mounting Base for size 175 gearbox
HDRBASE206
Consult Sales
Lieferzeit:


Mounting Base for size 206 gearbox
HDRBASE237
Consult Sales
Lieferzeit:


Mounting Base for size 237 gearbox
HDRBASE262
€73,17
Lieferzeit: 1 Woche

Mounting Base for size 262 gearbox
HDRBASE325
Consult Sales
Lieferzeit:


Mounting Base for size 325 gearbox
*Alle Preisangaben in Euro.
 Anmerkung: Mounting base comes complete with bolts.

Modellkonfigurator

Stellen Sie Ihre Modellnummer zusammen
Optionsbeschreibungen:


(1) Input Type Wählen Sie:
F für Flange Input
S für Shaft Input

(2) Box Size - Distance From Center Line of Input Shaft to Center Line of Output Shaft Wählen Sie:
133 für 1.33in
154 für 1.54in
175 für 1.75in
206 für 2.06in
237 für 2.37in
262 für 2.62in
325 für 3.25in

(3) Ratio Wählen Sie:
-5/1 für 5 to 1
-10/1 für 10 to 1
-15/1 für 15 to 1
-20/1 für 20 to 1
-30/1 für 30 to 1
-40/1 für 40 to 1
-50/1 für 50 to 1
-60/1 für 60 to 1

(4) Output Type Wählen Sie:
-R für Right-Hand Shaft
-L für Left-Hand Shaft
-DE für Dual Shaft
-H für Hollow Bore

(5) Input Flange Type Wählen Sie:
Keine (Feld leer lassen) für Shaft Input
-56C für 56C Flange
-145TC für 145TC Flange
Anmerkung: Nicht alle Optionen können miteinander kombiniert werden, die gültigen Teilenummern entnehmen Sie bitte dem Datenblatt.

Zugehörige Dokumentation:

Download HDR Series - Installation-Maintainance Manual
Download HDR Series - Dimensional Drawings Specs
