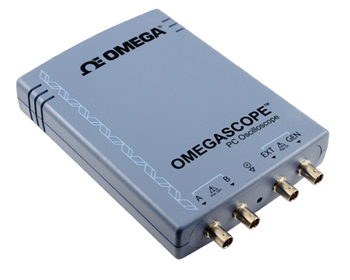

| Modell |
OMSP-3204 |
OMSP-3205 |
OMSP-3206 |
| Bandbreite: |
60 MHz |
100 MHz |
200 MHz |
| Abtastrate: |
500 MS/s |
| Speicher: |
8 MS |
16 MS |
128 MS |
| Wellenform: |
Funktionsgenerator + AWG |
| VERTIKAL |
OMSP-3204 |
OMSP-3205 |
OMSP-3206 |
| Bandbreite (-3 dB): |
60 MHz |
100 MHz |
200 MHz |
| Anstiegszeit (berechnet): |
5,8 ns |
3,5 ns |
1,75 ns |
| Auflösung: |
8 Bit |
| Eingangsmerkmale: |
2 Kanäle, 1 MOhm ± 1 %, parallel mit 13 pF ± 1 pF |
| Eingangskopplung: |
AC/DC |
| Eingangsempfindlichkeit: |
10 mV/Abschnitt bis 4 V/Abschnitt (10 vertikale Aufteilungen) |
| Eingangsbereiche: |
± 50 mV bis ± 20 V in 9 Bereichen |
| Analoger Offsetbereich (vertikale Positionseinstellung): |
± 250 mV (Bereiche 50 mV, 100 mV, 200 mV)
± 2,5 V (Bereiche 500 mV, 1 V, 2 V) ± 20 V (Bereiche 5 V, 10 V, 20 V) |
| Gleichstrom-Genauigkeit: |
± 3 % des gesamten Messbereichs |
| Überlastschutz: |
± 100 V (DC + AC Spitze) |
| HORIZONTAL |
OMSP-3204 |
OMSP-3205 |
OMSP-3206 |
| Abtastrate (Echtzeit 1 Ch): |
500 MS/s |
| Abtastrate (Echtzeit 2 Ch): |
250 MS/s |
| Abtastrate (wiederholt): |
2,5 GS/s |
5 GS/s |
10 GS/s |
| Abtastrate (kont. USB-Streaming): |
1 MS/s in OMEGASCOPE-Software |
| Zeitbasisbereiche: |
2 ns/Abschnitt bis
200 s/Abschnitt |
1 ns/Abschnitt bis
200 s/Abschnitt |
500 ps/Abschnitt bis
200 s/Abschnitt |
| Pufferspeicher (zwischen den aktiven Kanälen aufgeteilt): |
8 MS |
32 MS |
128 MS |
| Wellenformpuffer (Anz. Segmente): |
1 bis 10.000 |
| Genauigkeit der Zeitbasis: |
± 50 ppm |
| Abtast-Jitter: |
< 5 ps eff |
| DYNAMISCHE LEISTUNG (typisch) |
| Kreuzkopplungen: |
Besser als 400:1 bis zur vollen Bandbreite (gleiche Spannungsbereiche) |
| Klirren: |
< -50 dB bei 100 kHz Eingang über gesamten Messbereich |
| SFDR: |
52 dB typisch |
| ADC ENOB: |
7,6 Bit |
| Rauschen: |
180 μV eff (im empfindlichsten Bereich) |
| Impulsansprechen: |
< 5 % Überschwingen |
| Bandbreitendämpfung: |
(+ 0,3 dB, - 3 dB) am Oszilloskopeingang, DC bis volle Bandbreite |
| TRIGGER |
| Trigger-Modi: |
Automatisch, Wiederholt, Einzeln, Keiner, Schnell (segmentierter Speicher) |
Erweiterte digitale Trigger
(Ch A, Ch B): |
Flanke: Steigend, fallend oder duale Flanke mit einstellbarer Hysterese |
| Fenster: |
Ein- oder Ausgang des Signals als anwenderdefinierter Spannungsbereich |
| Impulsbreite: |
Ein negativer oder positiver Impuls ist breiter oder schmaler als eine eingestellte Breite, oder inner-/außerhalb eines Breitenbereichs. |
| Fenster-Impulsbreite: |
Das Signal liegt über einen bestimmten Zeitraum inner-/außerhalb eines Spannungsbereichs. |
| Abbruch: |
Das Signal über-/unterschreitet während eines Mindestzeitraums nicht einen Spannungsschwellwert. |
| Fenster-Abbruch: |
Das Signal erreicht/verlässt während eines Mindestzeitraums nicht einen Spannungsbereich. |
| Intervall: |
Die Zeit zwischen zwei Flanken ist länger oder kürzer als eine eingestellte Zeit oder liegt inner-/außerhalb eines Zeitbereichs. |
| Logik: |
Der arbiträre Logikzustand der Kanäle A, B und EXT entspricht einem anwenderdefinierten Muster. |
| Runt-Impuls: |
Das Signal über-/unterschreitet einen Spannungsschwellwert und kehrt zurück, ohne den anderen über-/unterschritten zu haben. |
| Trigger-Empfindlichkeit (Ch A, Ch B): |
Die digitale Triggerung bietet 1 LSB Genauigkeit bis zur vollen Oszilloskop-Bandbreite. |
| Max. Vortrigger-Erfassung: |
Bis zu 100 % der Erfassungsgröße |
| Max. Nachtrigger-Verzögerung: |
Bis zu 4 Milliarden Abtastungen |
| Trigger-Rückstellzeit: |
< 2 μs bei schnellster Zeitbasis |
| Max. Trigger-Rate: |
Bis zu 10.000 Wellenformen in einem 20 ms-Signalbündel |
| EXTERNER TRIGGEREINGANG |
| Trigger-Arten: |
Flanke, Impulsbreite, Abbruch, Intervall, Abbruch, Logik, Verzögert |
| Eingangsmerkmale: |
Frontplatten-BNC, 1 MOhm ± 1 %, parallel mit 13 pF ± 1 pF |
| Bandbreite: |
OMSP-3204: 60 MHz |
OMSP-3205: 100 MHz |
OMSP-3206: 200 MHz |
| Spannungsbereich: |
± 5 V, DC-Kopplung |
| Überspannungsschutz: |
± 100 V (AC + DC Spitze) |
| FUNKTIONSGENERATOR |
| Standard-Ausgangssignale: |
Sinus, rechteckig, dreieckig, Gleichspannung, Rampe, Sinc, Gaußsch, Halbsinus, weißes Rauschen, PRBS |
| Standard-Signalfrequenz: |
DC bis 1 MHz |
| Bandbreite: |
> 1 MHz |
| Genauigkeit der Ausgangsfrequenz: |
± 50 ppm |
| Auflösung der Ausgangsfrequenz: |
< 0,01 Hz |
| Ausgangsspannungsbereich: |
± 2 V mit einer Genauigkeit von ± 1 % DC |
| Einstellung der Ausgangsspannung: |
Signalamplitude und Offset einstellbar in Schritten von ca. 1 mV innerhalb des ± 2 V Gesamtbereichs |
| Amplitudendämpfung: |
< 0,5 dB bis 1 MHz, typisch |
| SFDR: |
> 60 dB, 10 kHz Sinuswelle des vollständigen Messbereichs |
| Anschlusstyp: |
Frontplatten-BNC mit 600 Ohm Ausgangsimpedanz |
| Überspannungsschutz: |
± 10V |
| Abtastmodi: |
Auf, Ab, Dual mit wählbaren Start-/Stoppfrequenzen und Inkrementen |
| AWG |
OMSP-3204 |
OMSP-3205 |
OMSP-3206 |
| Aktualisierungsrate: |
20 MS/s |
| Puffergröße: |
8 kS |
8 kS |
16 kS |
| Auflösung: |
12 Bit (Ausgangsschrittgröße ca. 1 mV) |
| Standard-Signalfrequenz: |
DC bis 1 MHz |
| Bandbreite: |
> 1 MHz |
| Anstiegszeit (10 bis 90%): |
< 100 ns |
| SPEKTRUMANALYSATOR |
| Frequenzbereich: |
OMSP-3204:
DC bis 60 MHz |
OMSP-3205:
DC bis 100 MHz |
OMSP-3206:
DC bis 200 MHz |
| Anzeigemodi: |
Intensität, Mittel, Spitzenwertspeicherung |
| Fensterungsfunktionen: |
Rechteckig, Gaußsch, dreieckig, Blackman,
Blackman-Harris, Hamming, Hann, abgeflacht |
| Anzahl von FFT-Punkten: |
Wählbar von 128 bis 1 Million in Potenzen von 2 |
| RECHENKANÄLE |
| Funktionen: |
Anwenderspezifische Gleichungen unter Verwendung von: −x, x+y, x−y, x*y, x/y, sqrt(x), x^y, exp(x), ln(x), log(x), abs(x), norm(x), sign(x), sin(x), cos(x), tan(x), arcsin(x), arccos(x), arctan(x), sinh (x), cosh(x), tanh(x) |
| Operanden: |
A, B (Eingangskanäle), T (Zeit), Referenzwellenformen, Konstanten, pi |
| AUTOMATISCHE MESSUNGEN |
| Oszilloskop: |
AC eff, True eff, DC-Mittel, Zykluszeit, Frequenz, Tastverhältnis, Abfallrate, Abfallzeit, Anstiegsrate, Anstiegszeit, hohe Impulsbreite, niedrige Impulsbreite, Maximum, Minimum, Spitze-Spitze |
| Spektrum: |
Frequenz bei Spitzenwert, Amplitude bei Spitzenwert, mittlere Amplitude bei Spitzenwert, Gesamtleistung, Klirrfaktor (THD) %, THD dB, THD plus Rauschen, SFDR, SINAD, SNR, IMD |
| Statistik: |
Mindest-, Höchst-, Durchschnitts- und Standardabweichung |
| SERIELLE ENTSCHLÜSSELUNG |
| Protokolle: |
CAN Bus, I²C, SPI, RS232, UART |
| MASKENGRENZTESTS |
| Statistik: |
Fehlerprüfung, Fehleranzahl, Gesamtanzahl |
| ANZEIGE |
| Interpolierung: |
Linear oder sin (x)/x |
| Persistenzmodi: |
Digitale Farbe, analoge Intensität, benutzerdefiniert oder keiner |
| ALLGEMEINES |
| PC-Konnektivität: |
USB 2.0 hi-speed |
| Spannungsversorgung: |
Versorgung über USB-Port (500 mA bei 5 V) |
| Abmessungen (inklusive Anschlüsse): |
200 × 140 × 40 mm (L × B × T) |
| Gewicht: |
< 0,5 kg |
| Betriebsumgebung: |
0 bis 50°C (20 bis 30°C für die angegebene Genauigkeit)
5 bis 80 % r. F., nicht kondensierend |
| Lagerungsbedingungen: |
-20 bis 60°C; 5 bis 95 % r. F., nicht kondensierend |
| Sicherheitszulassungen: |
Design gemäß EN 61010-1:2001 |
| EMV-Zulassungen: |
Getestet gemäß EN61326-1:2006 und FCC Part 15 Subpart B |
| Umwelttechnische Zulassungen: |
Konform mit RoHS und WEEE |
| Software (enthalten): |

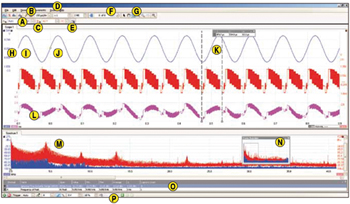

OMEGASCOPE Windows-Software |
| Anforderungen an den PC: |
Microsoft Windows XP, Vista oder Windows 7, 32 oder 64 Bit |
