Thermoelement-Steckverbinder in Miniaturgröße mit Flachkontakten, mit integrierter Kabelschelle und Zugentlastung

SMPW-CC

Thermoelement-Steckverbinder mit Kabelschelle für 180°C | SMPW-CC

Thermoelement-Steckverbinder mit Kabelschelle für 180°C

ZUR BESTELLTABELLE
  • Integrierte Abdeckung, Zugentlastung und Kabelschelle
  • Neue, zeitsparende Verdrahtung
  • Kontaktscheiben für einfachen und sicheren Anschluss der Thermoelementleitung
  • Für Drahtdurchmesser bis 0,81 mm
  • Beschriftungsfenster
  • Unverlierbare Schrauben mit Kombikopf
  • Lieferbar in ANSI- oder IEC-Farben
  • Für Umgebungstemperaturen von -29 bis 180°C
Steckverbinder und Einbautafeln - Verwandte Produkte anzeigen

Beschreibung

Thermoelement-Steckverbinder der Serie SMPW von OMEGA sind 2-polige Stecker und Buchsen mit Flachkontakten zum Anschluss von Thermoelementsignalen an Geräte wie Temperaturregler oder an Schalttafeln. Sie sind zu allen 2-poligen Thermoelement-Steckern oder -Buchsen in Standardgröße kompatibel.

Mit seinem neuen Design ist der SMPW-CC mit integrierer Kabelschelle ideal zur schnellen und einfachen Verdrahtung von Thermoelementleitungen. Die Abdeckung mit Zugentlastung enthält vier unverlierbare Schrauben, die im Gegensatz zu konventionellen Steckverbindern und Zugentlastungen gegen Herausfallen gesichert sind. Der Stecker wird mit Metallrückplatte, Zugentlastung und Tülle geliefert.

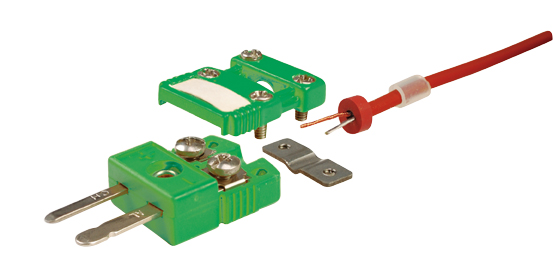

SMPW-CC Buchse und Stecker

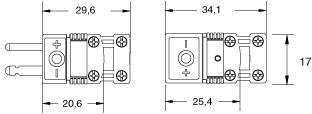

SMPW-CC Buchse SMPW-CC Stecker Metallrückplatte, Zugentlastung und Tülle SMPW-CC Abmessungen

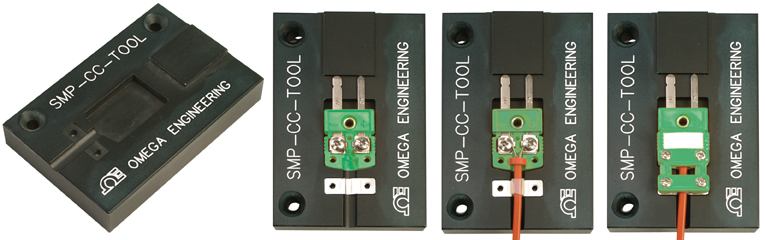

SMP-CC-TOOL : Schnelle Montage in 3 Schritten - nur einmal erforderlich

SMP-CC-TOOL Schnellmontage-Werkzeug

1. Rückplatte und SMPW-Gehäuse einlegen 2. Thermoelementleitung gerade einführen 3. Schrauben anziehen


Mit dem Haltewerkzeug SMP-CC-TOOL für SMPW-CC Stecker mit integrierte Kabelschelle lässt sich die Montagezeit drastisch verkürzen. Diese Kombination ermöglicht es, im Handumdrehen zuverlässige Thermoelementverbindungen herzustellen.



Modellübersicht
Typ-
Kode
 Mit Stecker
benutztes
Thermoelement		 Im Stecker verwendete
Kompensationsleitung		 Modellnummer
Stecker		 Modellnummer
Buchse
+ –
K NickelChrom-Nickel NickelChrom Nickel  SMPW-CC-KI-M  SMPW-CC-KI-F
T Kupfer-Konstantan Kupfer Konstantan  SMPW-CC-TI-M  SMPW-CC-TI-F
J Eisen-Konstantan Eisen Konstantan  SMPW-CC-J-M  SMPW-CC-J-F
E NickelChrom-Konstantan NickelChrom Konstantan  SMPW-CC-E-M  SMPW-CC-E-F
R/S Pt/13%Rh-Pt Kupfer Legier.#11  SMPW-CC-R/SI-M  SMPW-CC-R/SI-F
C W/5%Re-W/26%Re Legier. #405 Legier. #426  SMPW-CC-C-M  SMPW-CC-C-F
U Nicht kompensiert Kupfer Kupfer  SMPW-CC-U-M  SMPW-CC-U-F
N Nicrosil-Nisil Nicrosil Nisil  SMPW-CC-NI-M  SMPW-CC-NI-F


Bestellangaben (Bitte Modellnummer angeben)
Artikelnummer/Beschr.
Stk
Beschreibung
Stecker
SMPW-CC-KI-M
€5,65
Lieferzeit: ab Lager

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp K, grün, Stecker
SMPW-CC-TI-M
€5,65
Lieferzeit: ab Lager

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp T, braun, Stecker
SMPW-CC-J-M
€5,65
Lieferzeit: 8 Wochen

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp J, schwarz, Stecker
SMPW-CC-E-M
€5,65
Lieferzeit: 1 Woche

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp E, violett, Stecker
SMPW-CC-R/SI-M
€5,65
Lieferzeit: ab Lager

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp R/S, orange, Stecker
SMPW-CC-C-M
€8,49
Lieferzeit: 9 Wochen

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp C, rot, Stecker
SMPW-CC-U-M
€5,65
Lieferzeit: ab Lager

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp U, weiß, Stecker
SMPW-CC-NI-M
€5,65
Lieferzeit: ab Lager

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp N, pink, Stecker
SMPW-CC-K-M-50
€220,03
Lieferzeit: 4 Wochen

Mini Connectors Bulk packaging with Integral Cap, Clamp Without Strain Relief and Grommets
Buchse
SMPW-CC-KI-F
€5,23
Lieferzeit: ab Lager

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp K, grün, Buchse
SMPW-CC-TI-F
€5,23
Lieferzeit: ab Lager

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp T, braun, Buchse
SMPW-CC-J-F
€5,23
Lieferzeit: ab Lager

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp J, schwarz, Buchse
SMPW-CC-E-F
€5,23
Lieferzeit: 1 Woche

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp E, violett, Buchse
SMPW-CC-R/SI-F
€5,23
Lieferzeit: 4 Wochen

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp R/S, orange, Buchse
SMPW-CC-C-F
€11,13
Lieferzeit: ab Lager

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp C, rot, Buchse
SMPW-CC-U-F
€5,23
Lieferzeit: 1 Woche

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp U, weiß, Buchse
SMPW-CC-NI-F
€5,23
Lieferzeit: 1 Woche

Miniatur-Thermoelement-Steckverbinder SMPW-CC für Thermoelementtyp N, pink, Buchse
SMPW-CC-N-F
€5,23
Lieferzeit: 1 Woche

Mini-Steckverbinder Großverpackung mit integrierter Kappe, Klemme ohne Zugentlastung und Tüllen
SMPW-CC-N-M
€5,65
Lieferzeit: ab Lager

Miniaturstecker mit integrierter Kabelklemme, N-Thermoelement, männlicher Typ
SMPW-CC-R/S-F
€5,23
Lieferzeit: 1 Woche

Mini-Steckverbinder Großverpackung mit integrierter Kappe, Klemme ohne Zugentlastung und Tüllen
SMPW-CC-K-M-100
€419,37
Lieferzeit: 1 Woche

Mini Connectors Bulk packaging with Integral Cap, Clamp Without Strain Relief and Grommets
SMPW-CC-R/S-M
€5,65
Lieferzeit: 1 Woche

Glasverstärktes Nylon, mit Fenster, R/S-Thermoelementtyp, Stecker
Zubehör
SMP-CC-TOOL
€93,40
Lieferzeit: ab Lager

Schnellmontage-Werkzeug für SMPW-CC
*Alle Preisangaben in Euro.
 Anmerkung:
In der Tabelle sind bevorzugt die Modellnummern zur Bestellung mit IEC-Farbcode angegeben.
Bei den Typen J und E ist die Farbe für ANSI und IEC gleich.
Die Typen C und U sind nur mit ANSI-Farbcode verfügbar.

Modellkonfigurator

Stellen Sie Ihre Modellnummer zusammen
Optionsbeschreibungen:


(1) Thermocouple Type Wählen Sie:
K für Type K thermocouple
T für Type T thermocouple
J für Type J thermocouple
E für Type E thermocouple
R/S für Type R/S thermocouple
C für Type C thermocouple
U für Type U thermocouple
N für Type N thermocouple
KI für Type KI thermocouple
TI für Type TI thermocouple
R/SI für Type R/SI thermocouple
NI für Type NI thermocouple

(2) Type Wählen Sie:
M für Male
F für Female

(3) Package QTY Wählen Sie:
Keine (Feld leer lassen) für 1
-5 für 5
-50 für 50
-100 für 100
Anmerkung: Nicht alle Optionen können miteinander kombiniert werden, die gültigen Teilenummern entnehmen Sie bitte dem Datenblatt.
