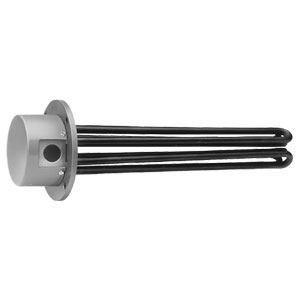

Flanged Immersion Heaters with Custom Size and Shape Flanges, 6 1/2" Diameter Flange Standard, 208, 230, 460, 575 Vac Power, 3 Phase

TPN7 Series

TPN7 Flanged Immersion Heaters with Custom Size and Shape Flanges | TPN7 Series

ZUR BESTELLTABELLE
  • Hot Air Dryers
  • Dehumidifying Dryers
  • Heat Exchange Systems
  • Water and Water Solutions
  • Steam Tables
  • Air Heating
Tauchheizkörper - Verwandte Produkte anzeigen

Beschreibung

Click on this link if you need more information about a Immersion Heater or general information about industrial heater elements.

Custom Immersion Heaters
This design consists of tubular heating elements silver brazed or TIG welded to a flange cut from steel or stainless steel plate. Flange plate size, thickness and shape are determined by the application. A fiber gasket is supplied with each heater. This type construction also lends itself to be easily and economically engineered into new equipment.

Model No. Approx Weight Element Sheath Material KW Watt Density
460V-3Ph kg lb Watt/cm2 Watt/in2
TPN01706 4.5 10 Incoloy® 800 9 7.1 46
TPN01707 4.5 10 12 9.6 62
Heaters can be factory rewired for 230V-3PH. Ordering Example: TPN01706, 9 KW flanged immersion heater.
Model No. Approx Weight Element Sheath Material KW Watt Density B
208V-3Ph 230V-3Ph 460V-3Ph 575V-3Ph kg lb Watt/cm2 Watt/in2 mm inch
TPN01448 TPN01177 TPN01178 TPN01449 4.5 10 Incoloy® 800 9 7.8 50 432 17
TPN01450 TPN01451 TPN01452 TPN01453 4.5 10 10.5 8.1 42 432 17
TPN01454 TPN01204 TPN01179 TPN01455 4.5 10 12 7.8 50 432 17
TPN01319 TPN01456 TPN01321 — 4.5 10 Copper 12 7.4 48 432 17
TPN01457 TPN01458 TPN01459 — 5.4 12 15 10.9 70 711 28
Ordering Example: TPN01448, 9 KW, 208V, 3 phase flanged immersion heater.
Bestellangaben (Bitte Modellnummer angeben)
Artikelnummer/Beschr.
Stk
Beschreibung
61/2" Diameter Steel Flange, 6 Incoloy® 800 Elements, 1 Circuit
TPN01706
Consult Sales
Lieferzeit:


KW 9
TPN01707
Consult Sales
Lieferzeit:


KW 12
61/2" Diameter Steel Flange, 6 Elements, 2 Circuits
TPN01450
Consult Sales
Lieferzeit:


208V-3Ph, KW 10.5
TPN01204
Consult Sales
Lieferzeit:


230V-3Ph, KW 12
TPN01449
Consult Sales
Lieferzeit:


575V-3Ph, KW 9
