Hochgenaue piezoresistive Drucktransmitter / Druckaufnehmer für Absolut- und Relativdruck

PAA/PR33X und PAA/PR35X

PAA/PR33X und PAA/PR35X Drucktransmitter / Druckaufnehmer | PAA/PR33X und PAA/PR35X

PAA/PR33X und PAA/PR35X Drucktransmitter / Druckaufnehmer

ZUR BESTELLTABELLE
  • 0,05% Genauigkeit, 0,002% Auflösung, 2,5 ms Aktualisierungszeit
  • Druckbereiche von : -1 bis 1000 bar (mit programmierbaren Zwischenmessbereichen)
  • Betriebstemperaturbereich: -40 bis +85°C
  • Ausgangssignal (je nach Modell): 4-20 mA oder 0-10 V
  • Außengewinde: G1/4" oder G1/2" mit frontbündiger Membrane
  • Elektrischer Anschluss: 5-poliger Stecker Binder 723
    (4- und 6-poliger Stecker als Zubehör)
  • Schutzart IP65 (Standard)
Druckaufnehmer / Drucktransmitter - Verwandte Produkte anzeigen

Beschreibung

Die Drucktransmitter / Druckaufnehmer Modelle PAA/PR33X und PAA/PR35X zeichnen sich durch ihre hohe Genauigkeit und schnelles Ansprechverhalten aus. Erreicht werden diese Eigenschaften durch eine schwimmend eingebaute Siliziummesszelle mit integriertem Temperaturaufnehmer sowie durch modernste Mikroelektronik: Neben einem XENMICS-Mikroprozessor ist die Elektronik mit einem 16-Bit-A/D-Wandler und einem 5-fach-Multiplexer ausgestattet. Auf diese Weise wird eine praktisch perfekte Kompensation erreicht. Die theoretische Auflösung liegt zwischen 0,01 bis 0,005%, in der Praxis liegt die Präzision aufgrund der Abgleichgenauigkeit jedoch bei „nur“ 0,05%. Der Messwert kann analog oder digital (über die RS485-Schnittstelle) ausgelesen werden.

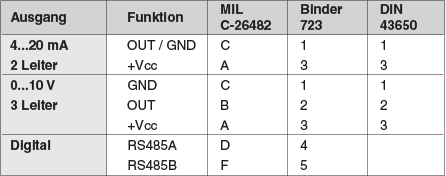

Pinbelegung
Pinbelegung der Duuckaufnehme-PAPR33

Abmessungen
Abmessungen der Duuckaufnehme-PAPR33
Bestellangaben (Bitte Modellnummer angeben)
Artikelnummer/Beschr.
Stk
Beschreibung
PAA33X Drucktransmitter / Druckaufnehmer für Absolutdruck, Nullpunkt bei 0 bar absolut, G1/4" Außengewinde
PAA33X-C-0.8-1.2
€600,65
Lieferzeit: 6 Wochen

Barometrischer Absolutdruck, Druckbereich 800 - 1200 mbar, Ausgangssignal 4-20 mA
PAA33X-C-1
€551,07
Lieferzeit: 8 Wochen

Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 1 bar, Ausgangssignal 4-20 mA
PAA33X-C-3
€627,32
Lieferzeit: 5 Wochen

Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 3 bar, Ausgangssignal 4-20 mA
PAA33X-C-10
€600,67
Lieferzeit: ab Lager

Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 10 bar, Ausgangssignal 4-20 mA
PAA33X-C-30
€600,67
Lieferzeit: 5 Wochen

Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 30 bar, Ausgangssignal 4-20 mA
PAA33X-C-100
€613,60
Lieferzeit: 7 Wochen

Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 100 bar, Ausgangssignal 4-20 mA
PAA33X-C-300
€636,71
Lieferzeit: 5 Wochen

Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 300 bar, Ausgangssignal 4-20 mA
PAA33X-C-1000
€715,68
Lieferzeit: 4 Wochen

Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 1000 bar, Ausgangssignal 4-20 mA
PAA35X Drucktransmitter / Druckaufnehmer für Absolutdruck, Nullpunkt bei 0 bar absolut, G1/2" Außengewinde mit frontbündiger Membrane
PAA35X-C-0.8-1.2
Consult Sales
Lieferzeit:


Barometrischer Absolutdruck, Druckbereich 800 - 1200 mbar, Ausgangssignal 4-20 mA
PAA35X-C-1
Consult Sales
Lieferzeit:


Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 1 bar, Ausgangssignal 4-20 mA
PAA35X-C-3
Consult Sales
Lieferzeit:


Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 3 bar, Ausgangssignal 4-20 mA
PAA35X-C-10
€632,20
Lieferzeit: 8 Wochen

Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 10 bar, Ausgangssignal 4-20 mA
PAA35X-C-30
Consult Sales
Lieferzeit:


Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 30 bar, Ausgangssignal 4-20 mA
PAA35X-C-100
Consult Sales
Lieferzeit:


Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 100 bar, Ausgangssignal 4-20 mA
PAA35X-C-300
Consult Sales
Lieferzeit:


Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 300 bar, Ausgangssignal 4-20 mA
PAA35X-C-1000
Consult Sales
Lieferzeit:


Absolutdruck, Nullpunkt bei Vakuum, Druckbereich 1000 bar, Ausgangssignal 4-20 mA
PR33X Drucktransmitter / Druckaufnehmer für Relativdruck, Nullpunkt bei Umgebungsluftdruck, G1/4" Außengewinde
PR33X-C-(-1)
Consult Sales
Lieferzeit:


Relativdruck, Nullpunkt bei Umgebungsluftdruck, Druckbereich -1 bar, Ausgangssignal 4-20 mA
PR33X-C-1
Consult Sales
Lieferzeit:


Relativdruck, Nullpunkt bei Umgebungsluftdruck, Druckbereich 1 bar, Ausgangssignal 4-20 mA
PR33X-C-3
Consult Sales
Lieferzeit:


Relativdruck, Nullpunkt bei Umgebungsluftdruck, Druckbereich 3 bar, Ausgangssignal 4-20 mA
PR33X-C-10
€636,71
Lieferzeit: 5 Wochen

Relativdruck, Nullpunkt bei Umgebungsluftdruck, Druckbereich 10 bar, Ausgangssignal 4-20 mA
PR33X-C-30
€636,71
Lieferzeit: 5 Wochen

Relativdruck, Nullpunkt bei Umgebungsluftdruck, Druckbereich 30 bar, Ausgangssignal 4-20 mA
PR35X Drucktransmitter / Druckaufnehmer für Relativdruck, Nullpunkt bei Umgebungsluftdruck, G1/2" Außengewinde mit frontbündiger Membrane
PR35X-C-(-1)
Consult Sales
Lieferzeit:


Relativdruck, Nullpunkt bei Umgebungsluftdruck, Druckbereich -1 bar, Ausgangssignal 4-20 mA
PR35X-C-1
€580,00
Lieferzeit: 8 Wochen

Relativdruck, Nullpunkt bei Umgebungsluftdruck, Druckbereich 1 bar, Ausgangssignal 4-20 mA
PR35X-C-3
Consult Sales
Lieferzeit:


Relativdruck, Nullpunkt bei Umgebungsluftdruck, Druckbereich 3 bar, Ausgangssignal 4-20 mA
PR35X-C-10
Consult Sales
Lieferzeit:


Relativdruck, Nullpunkt bei Umgebungsluftdruck, Druckbereich 10 bar, Ausgangssignal 4-20 mA
PR35X-C-30
Consult Sales
Lieferzeit:


Relativdruck, Nullpunkt bei Umgebungsluftdruck, Druckbereich 30 bar, Ausgangssignal 4-20 mA
Zubehör
K102
€113,55
Lieferzeit: 4 Wochen

RS485 auf RS232 zum Direktanschluss der Modelle PA/PAA/PR-33 an COM-Schnittstelle eines PC, einschließlich Programmier-/Auswertesoftware und Labview-Treiber. Externe 12 V DC Versorgung notwendig.
K107
€238,66
Lieferzeit: 2 Wochen

RS485 auf RS232 zum Direktanschluss der Modelle PA/PAA/PR-33 an COM-Schnittstelle eines PC, einschließlich Programmier-/Auswertesoftware und Labview-Treiber. Mit interner Batterie für 100 Stunden Betriebszeit, inklusive Steckernetzteil für 230 V AC Netzbetrieb
K114B
€187,25
Lieferzeit: 2 Wochen

wie K107, jedoch mit USB-Schnittstelle (Lieferung ohne Netzteil)
*Alle Preisangaben in Euro.

Modellkonfigurator

Stellen Sie Ihre Modellnummer zusammen
Optionsbeschreibungen:


(1) Modell Wählen Sie:
PAA für Absolutdruck Nullpunkt bei 0 bar abs
PR für Relativdruck Nullpunkt bei Umgebungsluftdruck

(2) Prozessanschluss Wählen Sie:
33X für G1/4 Außengewinde
35X für G1/2 Außengewinde mit frontbündiger Membrane

(3) Ausgangssignal Wählen Sie:
-C für 4-20 mA
-V für 0-10 V

(4) Druckbereich Wählen Sie:
-0.8-1.2 für 0.8 bis 1.2 bar (nur PAA)
-(-1) für -1 bar (nur PR)
-1 für 1 bar
-3 für 3 bar
-10 für 10 bar
-30 für 30 bar
-100 für 100 bar (nur PAA)
-300 für 300 bar (nur PAA)
-1000 für 1000 bar (nur PAA)

(5) Option Wählen Sie:
Keine (Feld leer lassen) für 5-poliger Stecker Binder 723
-DIN für 4-poliger Steckverbinder DIN 43650
Anmerkung: Nicht alle Optionen können miteinander kombiniert werden, die gültigen Teilenummern entnehmen Sie bitte dem Datenblatt.
